超音波減衰濃度計

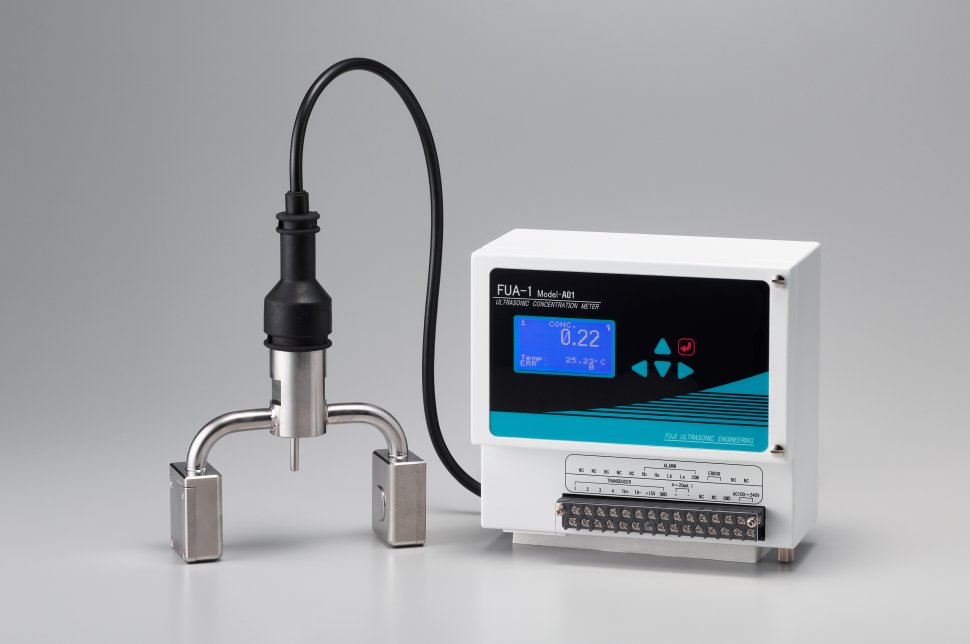

![]() | FUA-1 Model-A01製品の概要超音波パルスの減衰量から測定対象液の濃度を測定する「減衰式」?jié)舛扔?jì)です。音速式とは検知する液の特性が異なりますので、音速式で測定できない場合でも、減衰式であれば測定できる可能性があります。
|
構成図
FUA-1 Model-A01 ※以下は構成の一例となります。
ケーブルは標準10mになります。
![]() | ![]() |
特長リアルタイム濃度測定が可能で、濃度管理システム構築も簡単
| メリット
|
用途石灰(炭酸カルシウム)への適用例
| 測定原理液中を伝わる超音波は、液中に含まれる減衰要因(スラリー成分等)により減衰します。またその超音波の減衰量は濃度と比例関係にあります。この特性を利用して測定対象液の減衰率を測定し、濃度に換算することにより液中に含まれる測定対象成分濃度を測定します。 |
仕様
形式 | FUA-1 Model-A01 |
測定方式 | 超音波減衰式 |
測定範囲 | 0~40dB |
測定溫度範囲 | `-10~80℃ |
測定周波數 | 1/3/5MHzから単一周波數を選択 |
減衰量測定精度 | ±5%F.S.(±2dB) |
溫度測定精度 | ±1℃ |
出力信號 | アナログ出力:DC4~20mA、最大負荷500Ω デジタル出力:RS232C 警報接點出力:上限?下限 各1點、a,b接點 エラー接點出力:エラー接點 1點 a接點 |
変換器 | 盤內設置型 |
表示 | LCD表示 |
発信器 | 浸漬型、パイプ型 |
ケーブル長 | 10m |
周囲溫度(設置環境) | 0~50℃ |
電源電圧 | AC100~240V±10V、50/60Hz |
消費電力 | 30VA以下 |
